ZBW交流穩壓器

發表時間:5/31/2018 6:39:42 AM
ZBW交流穩壓器
ZBW系列無觸點交流穩壓器是諾易公司采用ARM新一代32位處理器為核心,SCR可控硅為執行元件,補償變壓器作為電壓補償方式的穩壓電源。

ZBW無觸點交流穩壓器主要是解決電網電壓波動大,三相電壓不平衡,負載頻繁啟動的壓降等電壓問題。

可選隔離變壓器、LC濾波、ATS雙電源輸入、SPD防雷模塊、多路配電輸出。

電壓雙向補償,解決電壓過高過低的問題;
無觸點、無碳刷、無機械、無馬達,免維護;
動態響應及穩定速度快;
功率因數高;
效率高;
LCD參數顯示、簡單易懂;
RS232通訊接口,標準的MODBUS-RTU協議,可選TCP/IP接口,通過手機APP遠程查看和控制。

輸入?yún)?shù)

參數名稱

指標

備注

額定電壓

三相380V/400V(可定制任何電壓)
單相220V/230V(可定制任何電壓)

三相四線(L1,L2,L3,N)+地線(PE)
單相兩線(L,N)+地線(PE)

輸入范圍

±20%(可定制其它范圍)



輸入頻率

40-70HZ



隔離變壓器

△/Y

選項,非標配

雙電源輸入功能

ATS雙電源輸入功能,具備油機啟動接口

選項,非標配

效率

>98%




輸出參數

參數名稱

指標

備注

輸出中心電壓

三相380V/400V(±7%可設定)
單相220V/230V(±7%可設定)

三相四線(L1,L2,L3,N)+地線(PE)
單相兩線(L,N)+地線(PE)

輸出電壓精度

±1-5%(常規產品為2-5%)



輸出附加電壓諧波THDv

無附加波形失真(靜態)



三相平衡度

三相電壓自動平衡



負載性質

任意負載



過載能力

120%10分鐘 150%1分鐘



旁路功能

具備不間斷自動旁路

可選雙旁路功能,附加手動旁路


控制參數

參數名稱

指標

備注

主控元件

主要測量控制芯片采用ARM32位處理器,電壓補償執行元件采用可控硅



控制采樣速率

>8K/S



響應補償速度

最快100ms(可設定)

包含輸入電壓波動及負載功率0-100%或100%-0的變化

控制電壓電流采集方式

數字計算真有效值



控制方式

電壓閉環控制



接口

RS485,MODBUS-RTU協議

可選TCP/IP,GPRS



顯示參數

參數名稱

指標

備注

顯示介質

192*64(LCD)



顯示額定參數

輸出相電壓、輸出電流、頻率、功率、負載率百分比



顯示告警內容

熔絲斷、輸出過壓、輸出欠壓、輸出過載、相序錯誤、缺相、浪涌保護模塊失效



額定參數顯示精度

1.0級



電壓參數分辨率

0.1V

可定制更高分辨率

電流參數分辨率

0.1A

可定制更高分辨率


保護參數

參數名稱

指標

備注

保護種類

輸入相序錯誤、缺相、輸出過壓、輸出欠壓、熔絲斷、防雷浪涌失效、輸出過載、短路



保護方式

1、故障時切斷輸出,正常后恢復;2、切斷輸出;3、不間斷旁路;4、不動作。任意一種可設定




物理參數

參數名稱

指標

備注

散熱方式

自然冷卻或強制風冷



防護等級

戶內IP20;戶外IP33或更高等級

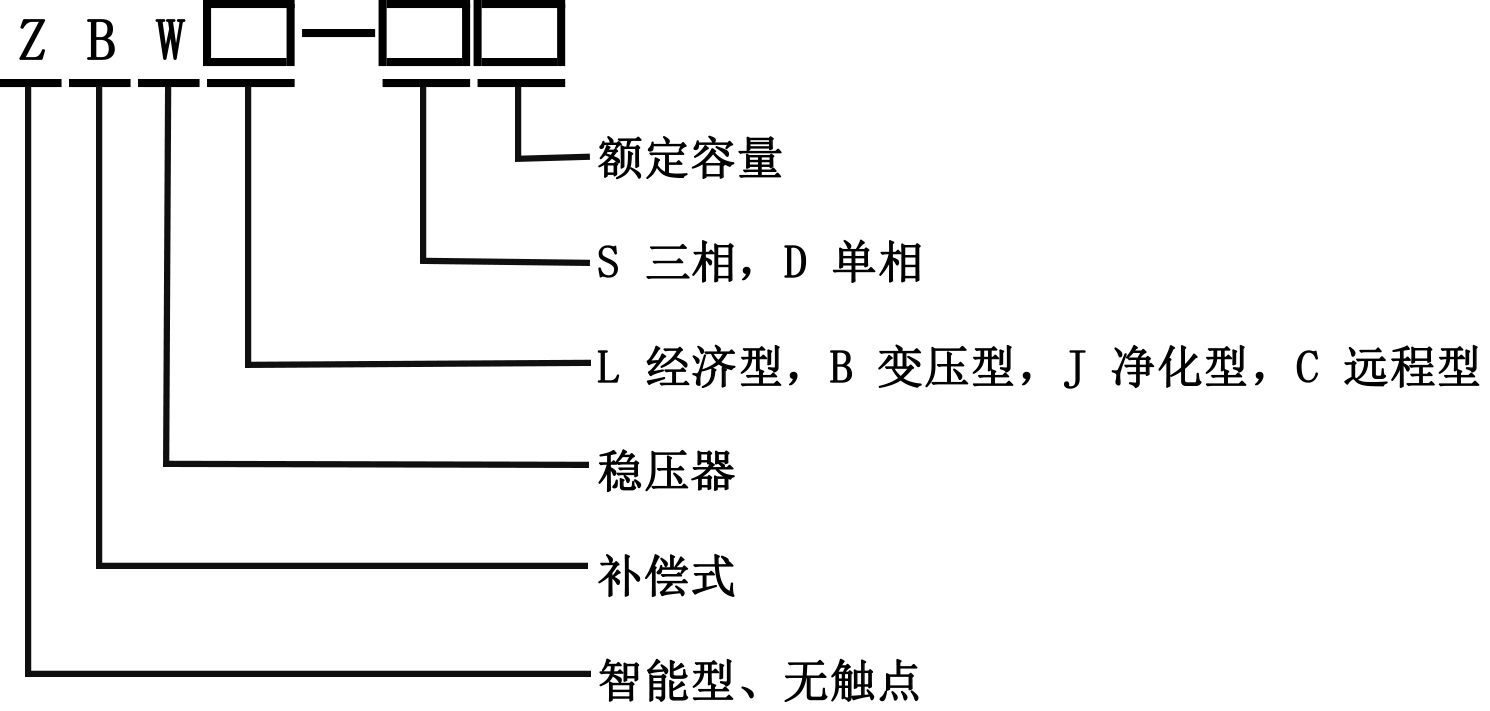

型號名稱

三相型號規格

型號規格

額定電流(A)

電壓參數

外形尺寸W*D*H

備注

ZBW-S10KVA

15

輸入范圍:
±20%

額定電壓
三相四線+地線(L1+L2+L3+N+PE)
380V/400V;

350*600*750mm
(帶鎖定輪子)



ZBW-S20KVA

30

ZBW-S30KVA

46

ZBW-S50KVA

76

390*650*870mm
(帶鎖定輪子)



ZBW-S80KVA

121

460*700*1200mm



ZBW-S100KVA

152

ZBW-S150KVA

228

760*660*1600mm



ZBW-S180KVA

273

ZBW-S225KVA

342

ZBW-S250KVA

380

1150*850*2200mm



ZBW-S320KVA

486

ZBW-S400KVA

608

ZBW-S500KVA

760

ZBW-S600KVA

912

ZBW-S800KVA

1216

1500*1000*2200mm



ZBW-S1000KVA

1520

ZBW-S1200KVA

1824

1800*1000*2200mm



ZBW-S1400KVA

2127

ZBW-S1600KVA

2431

2400*1000*2200mm




單相相型號規格

型號規格

額定電流(A)

電壓參數

外形尺寸W*D*H

備注

ZBW-D3KVA

13.5

輸入范圍:
±20%

輸入電壓:
兩相三線(L1+N+PE)
220V/230V;

220*500*370mm



ZBW-D5KVA

22.5

ZBW-D10KVA

45

260*600*400mm



ZBW-D20KVA

90

350*600*400mm



ZBW-D30KVA

137

390*650*670mm



ZBW-D50KVA

228

說明:產品不斷升級中,更新可能滯后,該技術資料僅供參考。

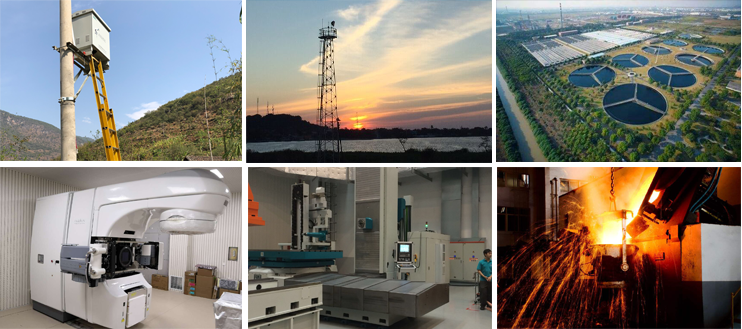

加工中心:激光切割機、各種機床; 醫療設備:CT、核磁共振、加速器; 廣電通訊:廣播電視發射臺、通訊基站; 莊園釀酒設備;偏遠農村供電; 進口設備、高精密設備的保護……
