DVR動態電壓恢復器

發表時間:5/31/2018 6:39:26 AM
DVR動態電壓恢復器

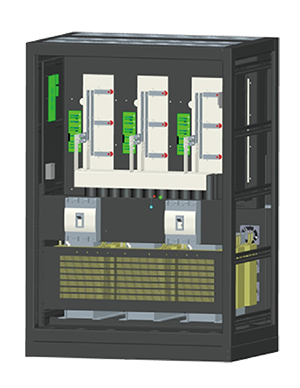

DVR快速電壓調節器(抗晃電裝置)是諾易公司采用ARM新一代32位處理器為核心,IGBT模塊為執行元件,隔離變壓器作為隔離濾波元件的一種高技術含量的多用途電源。

DVR快速電壓調節器主要是解決電網電壓瞬間中斷,電壓跌落,與UPS相比具有不用蓄電池,免維護等優點。
采用AC-DC-AC逆變方式,輸出電源純凈
輸入輸出全隔離,不受輸入電網諧波干擾
動態響應及穩定速度快,輸入電壓波動穩定速度2ms
采用電解電容或超級電容儲能,無蓄電池免維護
解決短時瞬間電源中斷和跌落。
三相缺一相可正常長期工作。
具備自動糾正輸出相序功能,特別適合兩路電源供電,不用考慮備用電源的相序問題
LCD觸摸屏參數顯示、簡單易懂
RS232通訊接口,標準的MODBUS-RTU協議,可選TCP/IP接口,通過手機APP遠程查看和控制

輸入?yún)?shù)

                    參數名稱

                                   指標

                                 備注

額定電壓

三相380V/400V(可定制任何電壓)
單相220V/230V(可定制任何電壓)

三相三線(L1,L2,L3)+地線(PE)
單相兩線(L,N)+地線(PE)
可選兩路電源同時輸入模塊,輸入兩路電源任意切換,可保證無間斷輸出

正常工作輸入范圍

±20%



短時跌落范圍

輸入可完全中斷2個周波,可保證正常輸出

可選延長跌落時間


輸入缺相

在輸入缺相的情況下,可保證正常輸出,當輸入的另外兩相供電功率足夠大時可長期連續工作



輸入頻率

40-70HZ



隔離變壓器

△/Y



雙電源輸入功能

ATS雙電源輸入功能,具備油機啟動接口

選項,非標配

效率

>80%




輸出參數

                    參數名稱

                                   指標

                                 備注

輸出中心電壓

三相380V/400V(±7%可設定)
單相220V/230V(±7%可設定)

三相四線(L1,L2,L3,N)+地線(PE)
單相兩線(L,N)+地線(PE)

輸出電壓精度

<±2%



輸出電壓諧波THDv

<3%



三相平衡度

三相電壓自動平衡



負載性質

任意負載



過載能力

120%10分鐘 150%1分鐘



旁路功能

手動旁路




控制參數

                    參數名稱

                                   指標

                                 備注

主控元件

主要測量控制芯片采用ARM32位處理器,逆變執行元件采用IGBT模塊



控制采樣速率

>8K/S



響應補償速度

<2ms

針對輸入電壓波動

控制方式

電壓閉環控制



接口

RS485,MODBUS-RTU協議

可選TCP/IP,GPRS


顯示參數

                    參數名稱

                                   指標

                                 備注

顯示介質

7英寸觸摸屏



顯示額定參數

輸入電壓、輸出電壓、輸出電流、頻率、功率、負載率、功率因數等



顯示告警內容

熔絲斷、輸出過壓、輸出欠壓、輸出過載、缺相、浪涌保護模塊失效、IGBT模塊故障、溫度過高



額定參數顯示精度

1.0級



電壓參數分辨率

0.1V

可定制更高分辨率

電流參數分辨率

0.1A

可定制更高分辨率


保護參數

                    參數名稱

                                   指標

                                 備注


保護種類

熔絲斷、輸出過壓、輸出欠壓、輸出過載、缺相、浪涌保護模塊失效、IGBT模塊故障、溫度過高



保護方式

切斷輸出




物理參數

                    參數名稱

                                   指標

                                 備注

散熱方式

溫控強制風冷



防護等級

戶內IP20;戶外IP33或更高等級

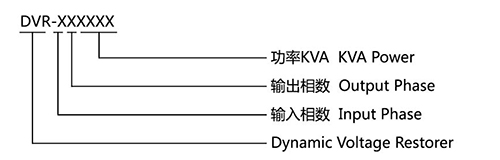

型號命名


三相型號規格

型號規格

額定電流(A)

電壓參數

外形尺寸W*D*H

備注

DVR33010KVA

15

額定電壓:
三相四線+地線(L1+L2+L3+N+PE)
380V/400V;

600*900*1200mm



DVR33020KVA

30

DVR33030KVA

46

DVR33050KVA

76

600*900*1600mm



DVR33080KVA

121

600*900*2000mm



DVR33100KVA

152

DVR33150KVA

228

600*900*1600mm
雙柜



DVR33180KVA

273

DVR33225KVA

342

DVR33250KVA

380

600*900*2000mm一柜
1000*900*2000mm一柜



DVR33320KVA

486

DVR33400KVA

608

DVR33500KVA

760

600*900*2000mm二柜
1000*900*2000mm一柜



DVR33600KVA

912

DVR33800KVA

1216

600*900*2000mm三柜
1200*900*2000mm一柜



DVR331000KVA

1520

DVR331200KVA

1824

600*900*2000mm三柜
1400*900*2000mm一柜



DVR331400KVA

2127

DVR331600KVA

2431

600*900*2000mm四柜
1600*900*2000mm一柜




單相相型號規格

型號規格

額定電流(A)

電壓參數

外形尺寸W*D*H

備注

DVR11003KVA

13.5

輸入電壓
兩相三線(L1+N+PE)
220V/230V;

600*500*445mm



DVR11005KVA

22.5

DVR11010KVA

45

600*500*850mm



DVR11020KVA

90

600*500*1200mm



DVR11030KVA

137

600*900*1200mm



DVR11050KVA

228

說明:產品不斷升級中,更新可能滯后,該技術資料僅供參考。

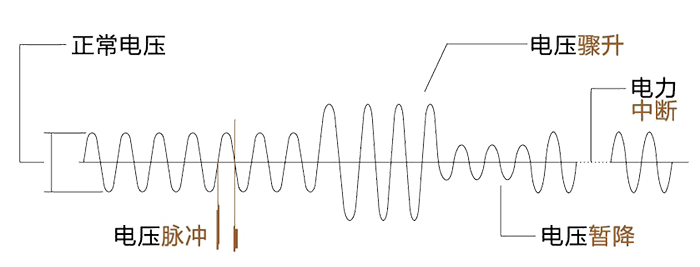

解決ATS兩路電源切換過程的瞬間中斷; 解決輸入電源的驟升驟降,電壓跌落; 解決輸入缺相; 解決輸入不平衡……
