FDVR全功率動態電壓恢復器

發表時間:5/14/2022 5:10:03 PM
FDVR全功率動態電壓恢復器
FDVR全功率動態電壓恢復器(抗晃電裝置)是諾易公司采用ARM新一代32位處理器為核心,IGBT模塊為執行元件,隔離變壓器作為隔離濾波元件的一種高可靠多用途電源。
FDVR動態電壓恢復器主要是解決短時電力中斷、電壓跌落等電能質量問題,與UPS相比具有不用蓄電池,免維護等優點。

電網正常時逆變補償處于逆變工作待切入方式,節能省電
逆變輸出帶隔離變壓器,抗干擾、抗沖擊性強
MCU在線監測電網電壓各種參數,異常后1/4周期切換到逆變補償狀態(專利技術,專利號:ZL202220118323.0)
采用超級電容儲能,免維護
解決閃變、跌落、ATS或STS切換、電網瞬間短時斷電等電網質量異常
10寸HMI人機界面,方便人機互動
記錄電網質量異常事件、補償狀態
RS485通訊接口,標準的MODBUS-RTU協議,可選TCP/IP接口,通過手機APP遠程查看和控制。

輸入?yún)?shù)

參數名稱

指標

備注

額定電壓

三相200V/220V/380V/400V/460V/690V(可定制任何電壓)

三相三線(L1,L2,L3)+地線(PE)

三相線(L1,L2,L3)+地線(PE)

頻率

50/60HZ±5HZ



電壓范圍

輸入>70%額定值,長期連續運行

輸入可完全斷電,斷電時長取決于超級電容的容量大小,標稱3S/5S/10S/15S可選擇



輸入缺相

在輸入缺相的情況下,可保證正常輸出,當輸入的另外兩相供電功率足夠大時可長期連續工作



雙電源輸入功能

ATS雙電源輸入功能,具備油機啟動接口

選項,非標配

效率

市電正常時>98%逆變工作時>90%滿載

節能,只有在很短時間內逆變才切入補償

輸出參數

參數名稱

指標

備注

輸出中心電壓

三相200V/220V/380V/400V/460V/690V

±7%可設定

三相三線(L1,L2,L3)+地線(PE)

三相線(L1,L2,L3)+地線(PE)

輸出頻率

跟隨電網



輸出電壓精度

1%

逆變工作時,典型值

輸出電壓諧波THDv

線性負載<3%非線性負載<5%

逆變工作時

三相平衡度

三相電壓自動平衡



負載性質

任意負載



過載能力

120%10分鐘 150%1分鐘



旁路功能

具備自動旁路,維修旁路



隔離

輸出帶隔離變壓器

支持B相接地

控制參數

參數名稱

指標

備注

主控元件

主要測量控制芯片采用ARM32位處理器,逆變執行元件采用IGBT模塊



控制采樣速率

8K/S



多模式可自由切換

A、在線互動式

B、在線式

C、后備式

具備三種模式可根據需要選擇,默認在線互動式

電網異常后切換時間

<1/4電壓周期

在線互動式模式下典型值

斷電時間可選

3S/5S/10S/15S

支持定制

連續斷電間隔時間

≥30S



接口

RS485MODBUS-RTU協議

可選TCP/IP,GPRS

顯示參數

參數名稱

指標

備注

顯示介質

10英寸觸摸屏



顯示額定參數

輸入電壓、電流、功率、功率因數、跌落幅度,跌落中斷時間、輸出補償狀態、輸出電壓、輸出電流、頻率、功率、負載率、功率因數等



顯示告警內容

熔絲斷、過壓、欠壓、過載、缺相、IGBT模塊故障、溫度過高



額定參數顯示精度

1.0級



電壓參數分辨率

0.1V

可定制更高分辨率

電流參數分辨率

0.1A

可定制更高分辨率

理參數

參數名稱

指標

備注

散熱方式

溫控強制風冷



防護等級

戶內IP20;戶外IP33或更高等級

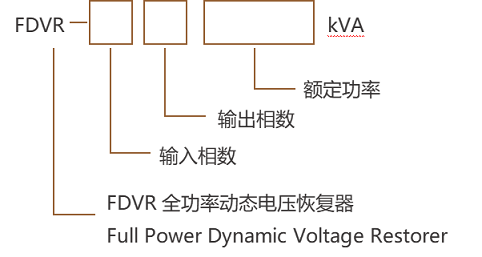

型號命名


三相型號規格

型號規格

額定電流(A)

電壓參數

外形尺寸W*D*H

備注

FDVR33010KVA

15

額定電壓:
三相四線+地線(L1+L2+L3+N+PE)
380V/400V;

600*900*1600mm

含超級電容10S

FDVR33020KVA

30

FDVR33030KVA

46

FDVR33050KVA

76

600*900*2000mm

含超級電容10S

FDVR33080KVA

121

600*900*2000mm

含超級電容10S

FDVR33100KVA

152

FDVR33150KVA

228

600*900*1600mm
三柜

 含超級電容10S

FDVR33180KVA

273

FDVR33225KVA

342

FDVR33250KVA

380

600*900*2000mm兩柜
1000*900*2000mm一柜

 含超級電容10S

FDVR33320KVA

486

FDVR33400KVA

608

FDVR33500KVA

760

600*900*2000mm四柜
1000*900*2000mm一柜

 含超級電容10S

FDVR33600KVA

912

FDVR33800KVA

1216

600*900*2000mm四柜
1200*900*2000mm一柜

含超級電容10S

FDVR331000KVA

1520

FDVR331200KVA

1824

600*900*2000mm五柜
1400*900*2000mm一柜

含超級電容10S

FDVR331400KVA

2127

FDVR331600KVA

2431

600*900*2000mm六柜
1600*900*2000mm一柜

含超級電容10S


單相相型號規格

型號規格

額定電流(A)

電壓參數

外形尺寸W*D*H

備注

FDVR11003KVA

13.5

輸入電壓
兩相三線(L1+N+PE)
220V/230V;

600*500*900mm

含超級電容10S

FDVR11005KVA

22.5

FDVR11010KVA

45

600*500*1400mm

含超級電容10S

FDVR11020KVA

90

600*500*1800mm

含超級電容10S

FDVR11030KVA

137

600*900*1800mm

含超級電容10S

FDVR11050KVA

228



FDVR動態電壓恢復器主要是解決ATS兩路電源切換過程的瞬間中斷;解決輸入缺相;解決輸入電源的驟升驟降,電壓跌落;解決輸入不平衡等問題。

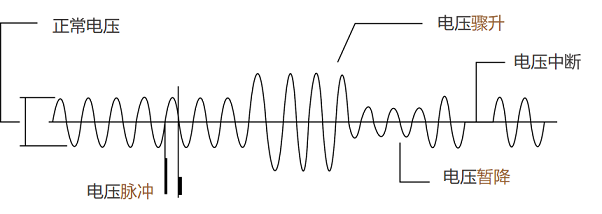

幾種動態電能質量問題的示意圖波形

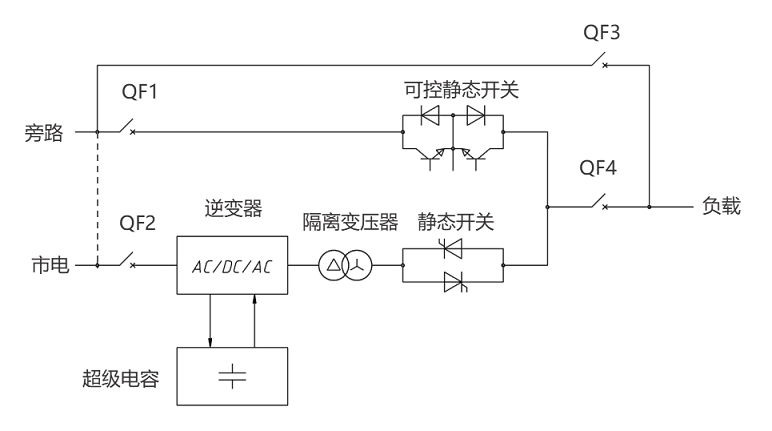

系統圖
