您當前的位置:首頁 > 產品中心 > ZBW交流穩壓器

MAVR模塊化交流穩壓器

發表時間:6/12/2018 1:17:35 PM

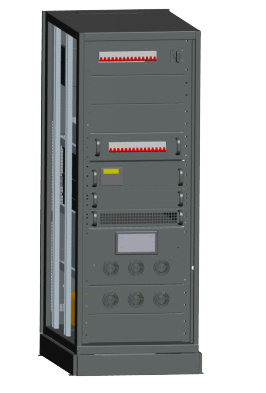

MAVR模塊化交流穩壓器
MAVR模塊化無觸點交流穩壓器是諾易公司采用ARM新一代32位處理器為核心,SCR可控硅為執行元件,補償變壓器作為電壓補償方式的穩壓電源。

MAVR模塊化無觸點交流穩壓器主要是解決電網電壓波動大,三相電壓不平衡,負載頻繁啟動的壓降等電壓?jiǎn)栴}。

可選隔離變壓器、LC濾波、ATS雙電源輸入、SPD防雷模塊、多路配電輸出。

電壓雙向補償,解決電壓過高過低的問題
無觸點、無碳刷、無機械、無馬達,免維護
動態響應及穩定速度快
功率因數高
效率高
LCD參數顯示、簡單易懂
RS232通訊接口,標準的MODBUS-RTU協議,可選TCP/IP接口,通過手機APP遠程查看和控制

輸入?yún)?shù)

參數名稱

指標

備注

額定電壓

三相380V/400V(可定制任何電壓)
單相220V/230V(可定制任何電壓)

三相四線(L1,L2,L3,N)+地線(PE)
單相兩線(L,N)+地線(PE)

輸入范圍

±20%(可定制其它范圍)



輸入頻率

40-70HZ



隔離變壓器

△/Y

選項,非標配

雙電源輸入功能

ATS雙電源輸入功能,具備油機啟動接口

選項,非標配

效率

>98%




輸出參數

參數名稱

指標

備注

輸出中心電壓

三相380V/400V(±7%可設定)
單相220V/230V(±7%可設定)

三相四線(L1,L2,L3,N)+地線(PE)
單相兩線(L,N)+地線(PE)

輸出電壓精度

±1-5%(常規產品為2-5%)



輸出附加電壓諧波THDv

無附加波形失真(靜態)



三相平衡度

三相電壓自動平衡



負載性質

任意負載



過載能力

120%10分鐘 150%1分鐘



旁路功能

具備不間斷自動旁路

可選雙旁路功能,附加手動旁路


控制參數

參數名稱

指標

備注

主控元件

主要測量控制芯片采用ARM32位處理器,電壓補償執行元件采用可控硅



控制采樣速率

>8K/S



響應補償速度

最快100ms(可設定)

包含輸入電壓波動及負載功率0-100%或100%-0的變化

控制電壓電流采集方式

數字計算真有效值



控制方式

電壓閉環控制



接口

RS485,MODBUS-RTU協議

可選TCP/IP,GPRS


顯示參數

參數名稱

指標

備注

顯示介質

192*64(LCD)



顯示額定參數

輸出相電壓、輸出電流、頻率、功率、負載率百分比



顯示告警內容

熔絲斷、輸出過壓、輸出欠壓、輸出過載、相序錯誤、缺相、浪涌保護模塊失效



額定參數顯示精度

1.0級



電壓參數分辨率

0.1V

可定制更高分辨率

電流參數分辨率

0.1A

可定制更高分辨率


保護參數

參數名稱

指標

備注

保護種類

輸入相序錯誤、缺相、輸出過壓、輸出欠壓、熔絲斷、防雷浪涌失效、輸出過載、短路



保護方式

1、故障時切斷輸出,正常后恢復;2、切斷輸出;3、不間斷旁路;4、不動作。任意一種可設定




物理參數

參數名稱

指標

備注

散熱方式

自然冷卻或強制風冷



防護等級

戶內IP20;戶外IP33或更高等級



型號命名


三相型號規格

               型號規格

額定電流(A)

電壓參數

外形尺寸W*D*H

備注

MAVR3-10KVA

15

輸入范圍:
±20%

444(482)*625*262mm



MAVR3-20KVA

30

MAVR3-30KVA

46

444(482)*655*399mm



MAVR3-40KVA

61


單相型號規格

                型號規格



電壓參數

外形尺寸W*D*H

備注

MAVR1-3KVA

13.5

輸入范圍:
±20%

444(482)*625*262mm



MAVR1-5KVA

22.5

MAVR1-10KVA

45

MAVR1-20KVA

90

MAVR1-30KVA

137

444(482)*655*399mm



MAVR1-40KVA

182



說明:產品不斷升級中,更新可能滯后,該技術資料僅供參考。

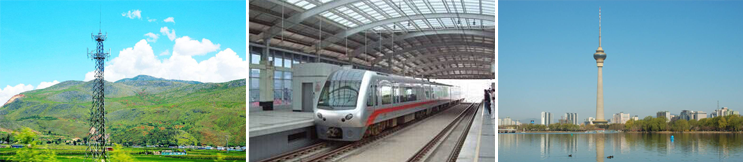

軌道交通;廣播電視發射臺;通訊基站……
